Разработана лабораторная методика измерения диэлектрических характеристик керамических материалов (диэлектрическая проницаемость, тангенс угла диэлектрических потерь, удельное объемное сопротивление), создана измерительная ячейка (согласно рекомендациям ГОСТ 22372-77). Эксперименты могут проводиться на образцах в виде дисков диаметром 20 и 30 мм и толщиной 0,45-0,65 мм. Измерения диэлектрической проницаемости проводятся на измерительном стенде методом вольтметра-амперметра при частоте 1000 Гц при температуре 300 K в атмосфере воздуха.

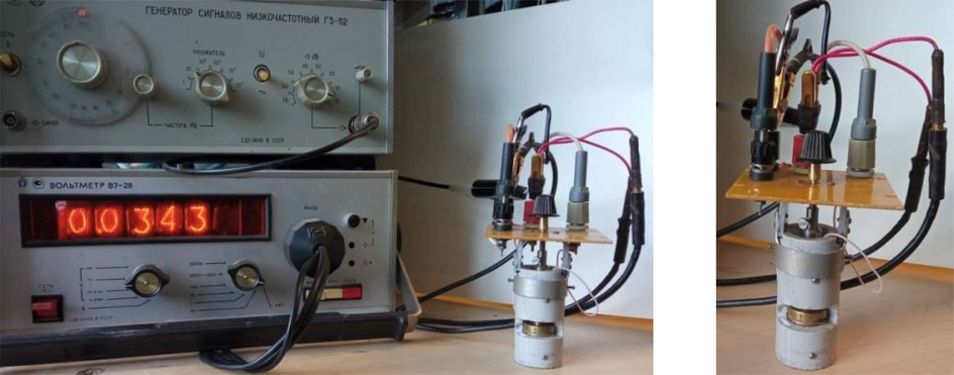

Для уменьшения наводок и помех измерительная ячейка помещается в алюминиевый экран. При проведении измерений используются измеритель LCR Е7-8, цифровой вольтметр В7-28 и генератор синусоидальных сигналов Г3-112. Была исследована нитридная СВС-керамики на основе B-N и B-N-хSiO₂. Показано, что диэлектрическая проницаемость СВС-керамики на основе BN и BN — 25 масс. % SiO₂ составляет 3,1 и 5,9÷13,5, соответственно. Тангенс угла диэлектрических потерь tgσ для BN равен 0,0034, а для BN — 25 масс. % SiO₂ — 0,034.
